振动试验台几大分类要是不了解,要吃大亏!

返回列表 来源:剑乔仪器 浏览: 127 发布日期:2018-09-04
  随着科技的不断进步,很多行业都需要用到振动试验台进行振动试验,以提前发现产品的可靠性和耐冲击强度,所以选择适合自身产品测试的振动试验台至关重要!下面剑乔小编就给大家介绍下振动试验台目前行业中的三大类别如下:

        振动试验台可分为三类,即机械振动台、电液振动台、电动振动台,这三种不同的振动试验台有各自的特点,其中:

  1、电液振动台

  电液振动台的方法是用小电动振动台驱动可控伺服阀,通过液压振动传动组件。这种振动台可产生大量的激振力和位移,例如高达104kN的激振力,高达2.5m的位移,以及极低频率下的大激振力。具有高激振力的液压泵比具有类似推力的电动振动台便宜。电液级的局限性在于其高频功能较差,下限频率较低,波形失真较大。虽然可以进行随机振动,但随机振动激励力的有效值额定值只能是正弦波额定值的1/3。这种振动台由于其大推力、大位移而可以补充电动振动台,并且仍将在未来的振动实验中发挥其影响,特别是在船舶和汽车工业中。

  2、电动振动台

  电动振动台是当今最常用的振动设备。其频率范围宽,小振动台频率刻度为0~5000Hz,易于实现主动或手动控制;加速波形优越,随机波发生得当;可以得到很大的加速度。产生振动台驱动线圈的振动的方法是间接的和费力的。间接是间接地将放大器的电流输入添加到驱动线圈。这种方法是振动筛的支流。感觉是交流电流进入实心线圈,然后通过该方法感测电流以在驱动线圈中产生电流。可收费振动台的驱动线圈不需要从电缆中引出,布局简单,但振动台绝对无效。

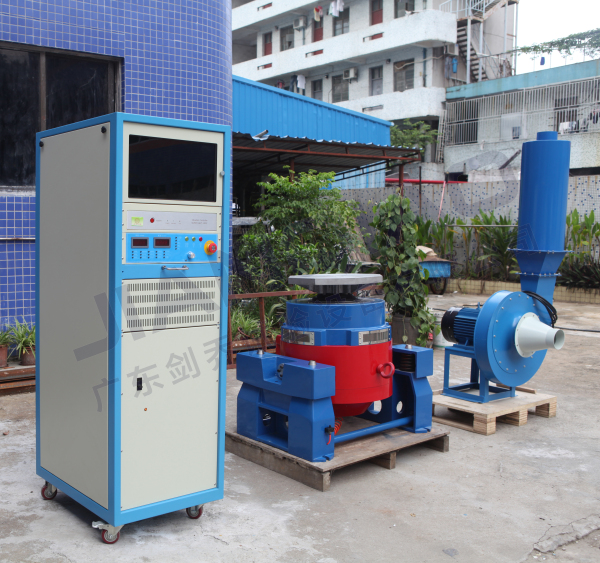

注:图为(电动振动台/垂直振动台)

  3、机械振动台

  机械振动台可分为两种类型:不平衡重量和凸轮类型。因此,不平衡重量类型使重物扭转时产生的向心力不平衡以激励振动台,并且激励力与不平衡力矩和转速的平方成比例。这种类型的振动台可以产生正弦振动。它的布局简单,成本低。但是,它只能在约5 Hz至100 Hz的频率范围内使用。最大位移为峰-峰值6 mm,最大加速度约为10 g。无法停止随机振动。凸轮型振动台可动部分的位移取决于凸轮的偏好和曲轴的臂长,并且激振力根据活动部门的质量而变化。当激振力大时,这种振动台可以在低频范围内实现大的位移,例如100mm。但是,这种振动台的频率限于低频,下限频率为20Hz。最大加速度为3g,加速度波形非常失真。振动台的特点是准确的数据,但价格低,通常超过20万,并且花园要求非常严格。

  如有更多关于振动试验台的技术问题,请拨打广东剑乔热线电话:0769-87922848/13829135934我们将竭诚为您服务!
